第三章 开一体机

一体机属于智慧黑板的主要构成，位于黑板的中部区域。可接受直接触摸的方式操作。在一体机的下边缘有一排按钮。其中第一个按钮即为电源开关。如图2所示。

图2 一体机开机按钮

一体机本身为一台电脑，可以通过U盘把讲课资源复制到一体机自身的硬盘上。直接播放进行讲课。

如果喜欢使用教师机电脑，就把课件复制到讲台上的教师机，通过在教师机上操作讲课资源，在一体机上呈现讲课资源。这就需要对一体机的信号来源进行切换。

一体机的信号切换按钮如图3

图3 一体机信号源切换按钮

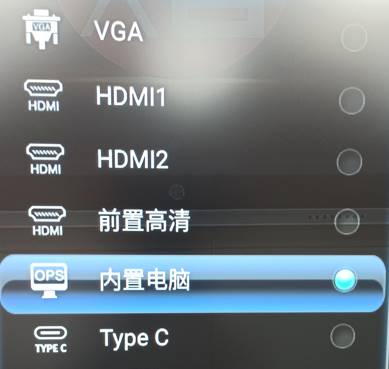

通过信号切换按钮可以调出一体机屏幕的信号来源选择窗口，如图4所示：

图4 信号来源选择

一般来说，教师机连接的HDM!接口。当教师机开机的状态，所有选项都无法呈现教师机画面时，说明硬件发生故障，需要报请管理员处理。

第四章 开教师机

教师机位于讲桌处，机身隐藏在讲桌下方的机柜里。拉开机柜上的小铁门(如图5)就可以看到教师机电脑主机的真身。如图6所示：

使用教师机操作讲课资源，需要在一体机上选择信号来源为HDMI1。

图5 机柜小门             图6 主机

第五章 开录播设备

  1、开机：

录播设备位于黑板左边，看起来像一台15吋电视机。这是用来进行录制视频和实现直播的设备。也可以用来回放已经完成的录像，但由于该设备不带音响，回放时无法听到声音。

录播设备电源开关位于录播屏幕最下方，需要埋头向上看才能发现，如图7所示：

图7 录播设备电源开关

  2、首界面：

左边是系统信息，中间是功能按钮，右边是进入导播界面和互动界面的选项

  3、导播界面：

左边是5个通道，上面4个为网络流，第5个为HDMI信号源
